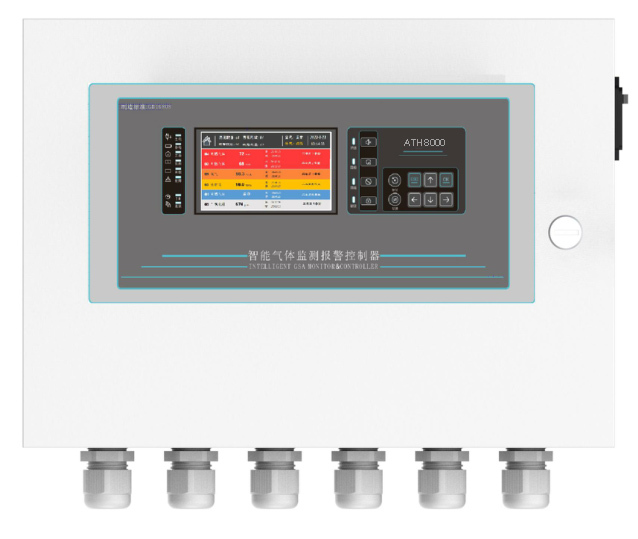

ATH8000气体报警控制器

并行采集分线和总线接口

灵活配置继电器逻辑和总线接口功能

ATH8000是为传感监控设计的一款智能采集控制设备，可广泛应用于各个基础工业领域。产品标配4组RS485、一只高效率开关电源、4组继电器。用户可选配备电电源、10-36mA输入、10-36mA输出、4-32路继电器。通过控制面板或PC软件，可以快速建造一个符合设计要求的传感采集控制系统。ATH8000给您一个安全、可靠、易接入的传感采集控制系统—保护工人、促进生产、增加效益。

ATH8000可以兼容所有4-20mA模拟量输入信号，包括气体检测、温度、湿度、压力、液位、光照度、粉尘等。产品能够与外部设备联动，如声光报警装置、制动器、阀门、PLC、DCS等监控系统。产品采用全封闭设计、可以进行壁挂式安装。ATH8000可以直接安装于垂直固定面。产品底部具有多组进线孔，可用于连接传感单元和外部供电电源。

易用性

高清高亮宽视角彩屏显示

人性化图形操作界面

快速入门、简单易用

可靠性

32位ARM处理器

实时操作系统

防水防尘

先进的模块化设计

自诊断功能

兼容性

分线/总线并行采集

最多36路分线输入

最多150路总线输入

4路可编程继电器

扩展性

模块化

数据记录

内置备电

电气特性

额定工作电压：185-264VAC

额定功率：15W

额定工作电流：68mA

满载工作电流（连接所有探测器）16A

备电规格：24VDC,30AH

基本功能

可接探测器数量：分线36台/总线150台

显示方式：4.3寸宽视角高清彩屏，中文图形菜单

报警段：高、低限报警，故障报警

报警方式：声报警、LED光报警

供电输出：24VDC,5.5A

输入信号：4-20mA(最多36通道）、RS485（最多150通道，4组接口）

通信方式：RS485,地址，波特率可调

继电器输出：4个无源常开/常闭触点（可选）

继电器输出触点容量：10A，277VAC

继电器输出类型：电平/脉冲输出（可选）

适用标准：GB16808-2008

工作环境

使用环境：室内使用

工作环境温度：-10-55℃

工作环境湿度：0-95%RH（非冷凝）

工作环境压力：86-106kpa

存储条件：0-40℃，0-95%RH（非冷凝）

外形尺寸：365*289*82mm

重量：6kg
